Product Main

Quick Details

Type: Coaxial
Model Number: RG6
Brand Name: OEM
Place of Origin: China (Mainland)
Hs conde: 854420

Specifications

RG6 is 75 ohm series cable which is for catv use
(1)CE ISO RoHS ETL UL
(2)Free sample
(3)Fast leadtime
(4)OEM is welcome

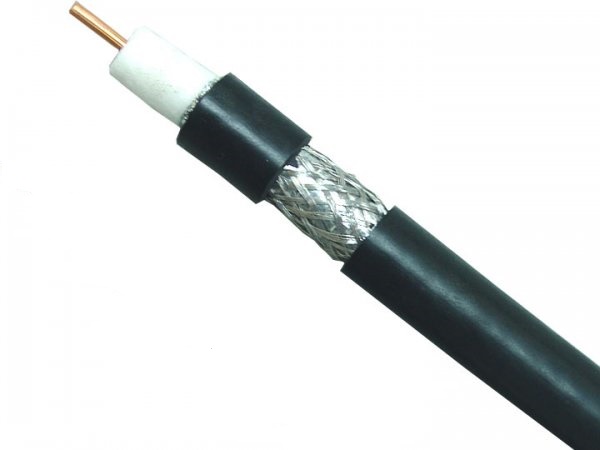

Drop 75 ohms CATV Coaxial Cable RG6

Constructions and performance:

Costruction Diameter  Material
Center conductor 1.02mm CCS
Dielectric 4.57mm Foam PE
1st Shield 17mm width Al foil. Bonded
1st Braiding 64*0.16mm  60%  Coverage AL.Alloy wire
2nd Shield Optional
2nd Braiding Optional
Jelly Optional
Jacket 6.91mm PVC
Messenger  Optional


Electrial Characteristics

Nominal impedance

75 ohms

Nominal Velocity of propagation

85%


@ Frequency (MHz)

DB/100 ft (MAX.)

DB/100 meters(MAX)

5 MHz

0.58 dB

1.90 dB

55 MHz

1.60 dB

5.25 dB

211 MHz

1.95 dB

10.00 dB

250 MHz

2.85 dB

10.82 dB

270 MHz

3.05 dB

11.04 dB

300 MHz

3.30 dB

11.64 dB

330 MHz

3.55 dB

12.26 dB

350 MHz

3.85 dB

12.63 dB

400 MHz

4.15 dB

13.61 dB

450 MHz

4.40 dB

14.43 dB

500 MHz

4.66 dB

15.29 dB

550 MHz

4.90 dB

16.08 dB

600 MHz

5.10 dB

16.73 dB

750 MHz

5.65 dB

18.54 dB

870 MHz

6.10 dB

20.04 dB

1000 MHz

6.55 dB

21.46 dB

1300 MHz

7.46 dB

24.49 dB

1450 MHz

7.89 dB

25.89 dB

1750 MHz

8.74 dB

28.67 dB

2150 MHz

9.69 dB

31.79 dB

2600 MHz

10.76 dB

35.30 dB

2832 MHz

11.55 dB

37.74 dB

3000 MHz

11.84 dB

38.84 dB


Main products:

1) RG series Coaxial Cable: rg59, rg6, rg7, rg8, rg11, RG58, rg142, rg174, rg178,rg213, rg214, RG316,etc;
2) JIS series Coaxial Cable: 1.5C-2V, 2.5C-2V, 3C-2V, 3C-2VR, 4C-2V, 5C-2V, 7C-2V, 10C-2V, 3D-2V, 5D-2V, 8D-2V, 10D-2V, etc;
3) Vatc series Coaxial Cable:17vatc, 19vatc, 21vatc, 25vatc, kx6a, kx8;
4) TRUNK Cable: 412, 500, 540; 5) LMR SERIES: LMR200, LMR400, LMR600;

6) Network Cables: LAN Cable CAT3, LAN Cable CAT5, LAN Cable CAT5e, LAN Cable CAT6, LAN Cable CAT7;
7) Combined Cable: Siamese Cables: RG59+2C, RG6+LAN cable.
