Product Main

Quick Details

Brand Name:	WAHT
Temperature of Media:	Low Temperature
Material:	Casting
Pressure:	Low Pressure
Standard or Nonstandard:	Standard

Specifications

Design and Manufacture			Face to Face				Flange End
DIN3352			DIN3202 F5				DIN3252

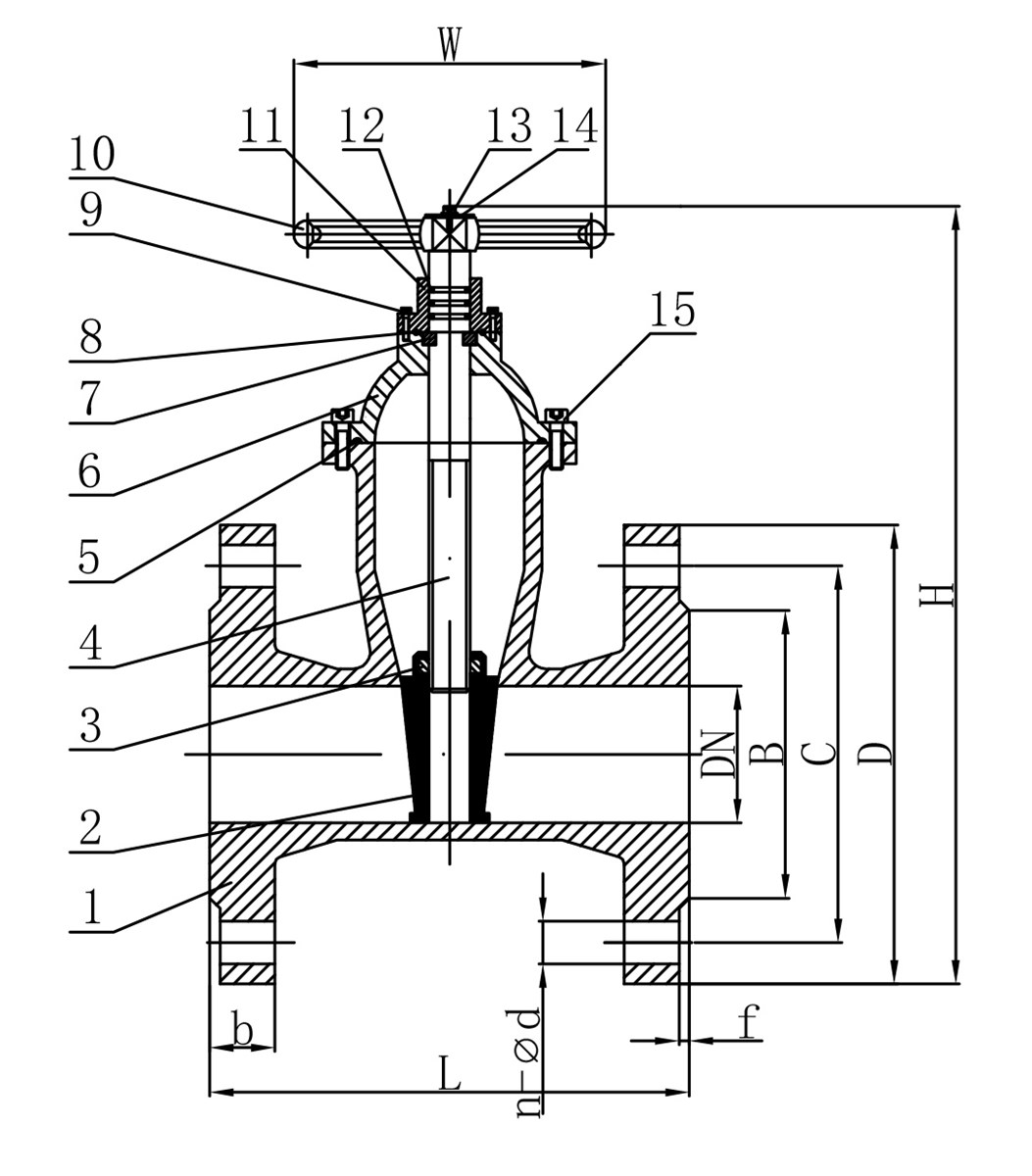

Main parts and materials
No.	Parts name		Material			No.	Parts name	Material
1	Valve Body		GGG50			8	0-Ring	EPDM
2	Disc		GGG50+EPDM			9	Bolts	Carbon Steel
3	Stem Nut		Brass			10	Handd Wheel	Ductile Iron
4	Stem		SS316			11	Gand	Ductile Iron
5	Gasket		EPDM/NBR			12	O-ring	EPDM
6	Bonnet		GGG50			13	Nuts	Carbon Steel
7	Locating Ring		Brass			14	Washer	Carbon Steel
Outline and connecting measurement
DN(mm)	L	D		C		B	b-f	N- Фd
		PN10	PN16	PN10	PN16	PN10		PN10	PN16
40	240	150		110		84	18-3	4-Φ18
50	250	165		125		99	19-3	4-Φ18
65	270	185		145		119	19-3	4-Φ18
80	280	200		160		133	19-3	4-Φ18	8-Φ18
100	300	220		180		154	19-3	8-Φ18
125	325	250		210		184	19-3	8-Φ18
150	350	285		240		210	19-3	8-Φ22
200	400	340		295		265	20-3	8-Φ22	12-Φ22
250	450	405		350	355	319	22-3	12-Φ22	12-Φ27
300	500	460		400	410	370	24.5-4	12-Φ22	12-Φ27
350	550	505	520	460	470	429	26.5-4	16-Φ22	16-Φ27
400	600	565	580	515	525	480	28-4	16-Φ27	16-Φ30
450	650	615	640	565	585	548	30-4	20-Φ27	20-Φ30
500	700	670	715	620	650	582	31.5-4	20-Φ27	20-Φ33
600	800	780	840	725	770	682	36-5	20-Φ30	20-Φ36
