LB Series servo motor models coding principle
110	ST	-	M	020	30	L	F	B	Z	/C
(1)	(2)		(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)

(1).Stand no.

(2). AC permanent magnet synchronous servo motor

(3). Feedback element type

(4). Rated torque: three digits x 0.1 Nm

(5). Rated speed: two digits x 100 RPM

(6). Drive working voltage (VAC): 220

(7). the encoder code

(8). in the moment of inertia

(9). Installed electrical brake

(10). Slotting shaft extension end code, without the key code



the encoder code:

F: incremental photoelectric encoder composite (2500 c/T)

F1: province line increment compound photoelectric encoder (2500 c/T)

F5: incremental photoelectric encoder composite (5000 c/T)

M: Tamagawa serial protocol of absolute value of photoelectric encoder (17 bit/bit 33)

M1: Tamagawa serial protocol of absolute value of photoelectric encoder (23 - / - 33)
X: rotating transformer

Model

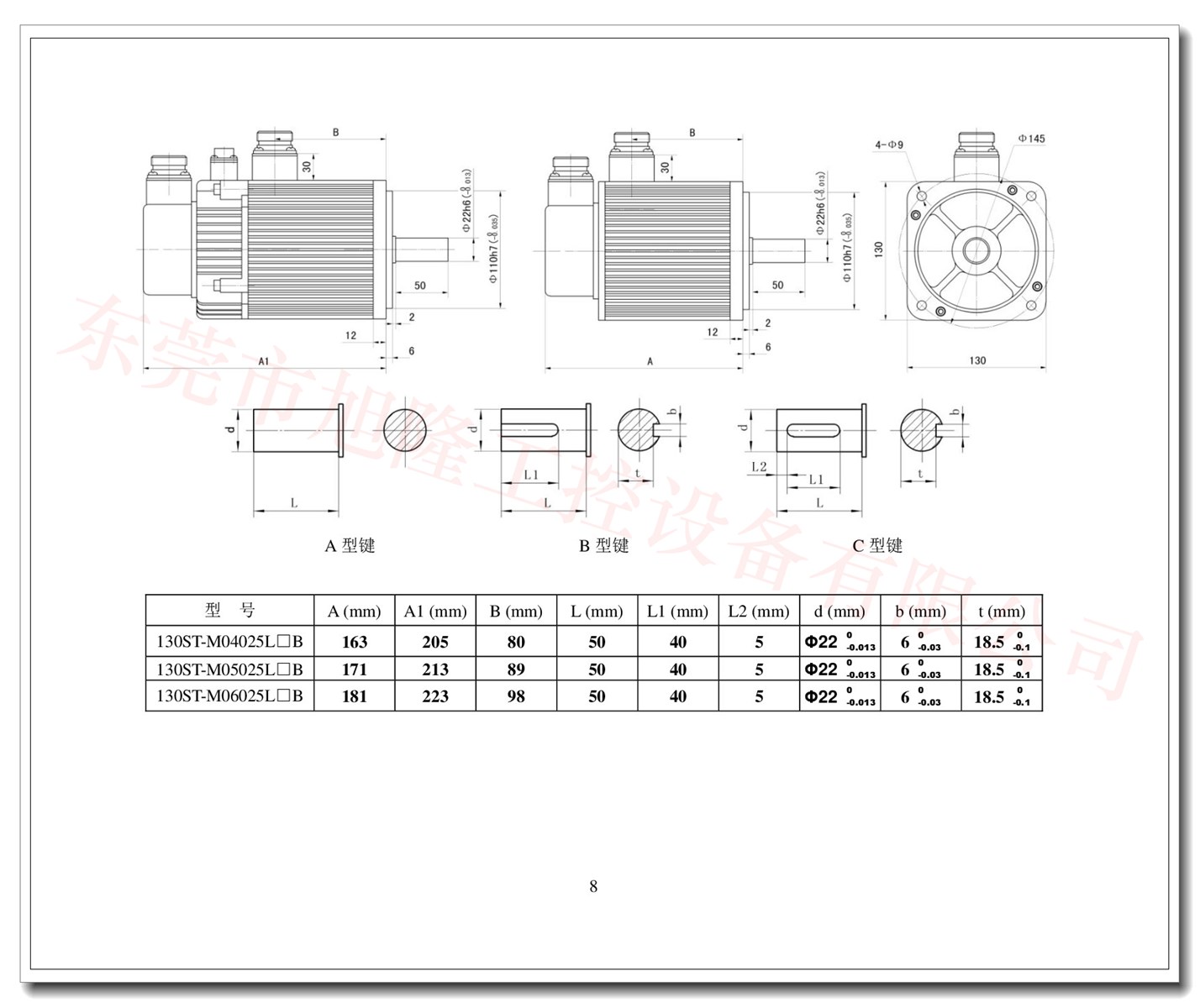

130ST-M04025LFB(HFB)

130ST-M05020LFB(HFB)

130ST-M05025LFB(HFB)

130ST-M06025LFB(HFB)

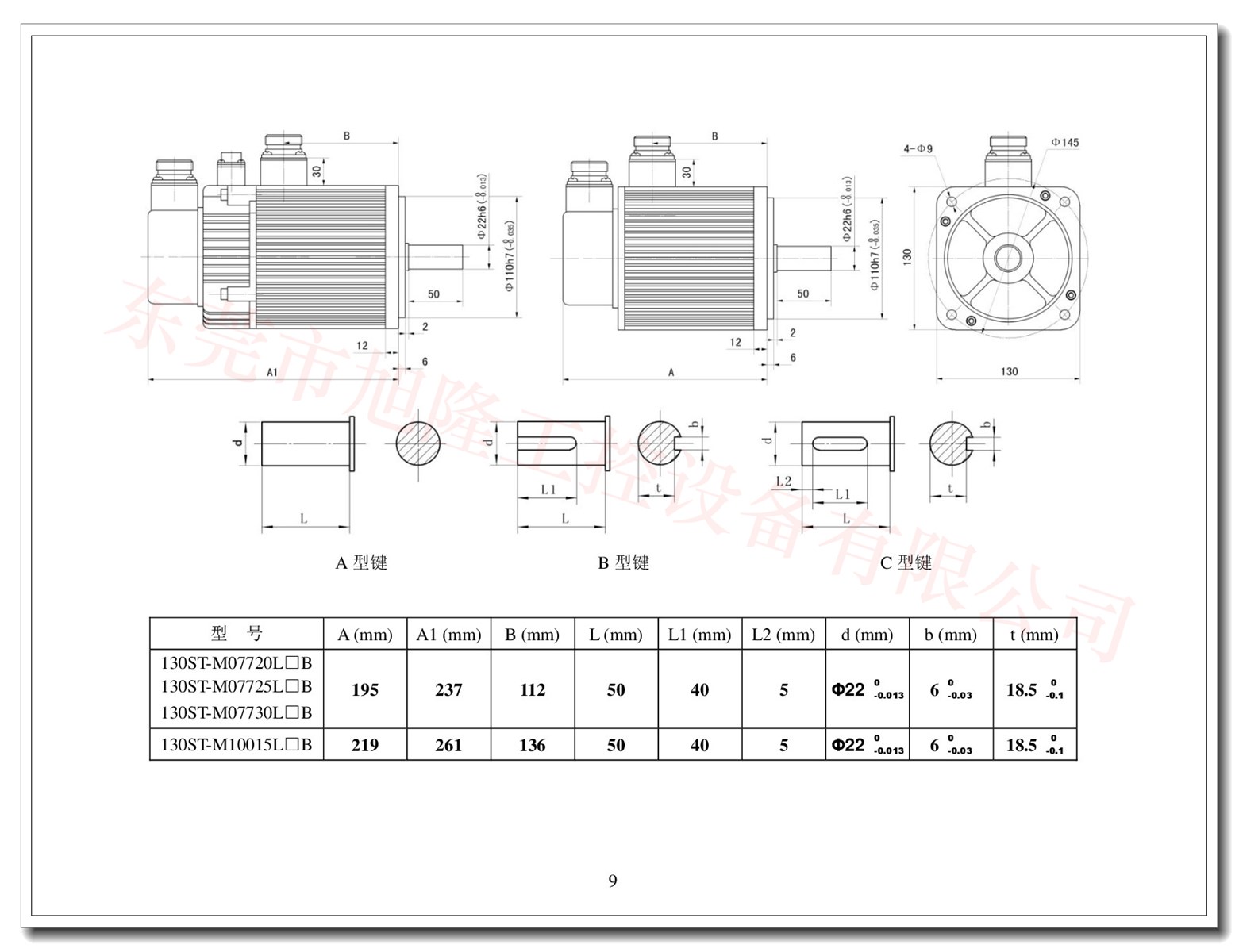

130ST-M07720LFB(HFB)

Model

130ST-M07725LFB(HFB)

130ST-M07730LFB(HFB)

130ST-M10015LFB(HFB)

130ST-M10025LFB(HFB)

130ST-M15015LFB(HFB)

130ST-M15025LFB(HFB)

Power

1.0 Kw

1.0 Kw

1.3 Kw

1.5 Kw

1.6 Kw

Power

2.0 Kw

2.4 Kw

1.5 Kw

2.6 Kw

2.3 Kw

3.9 Kw

Rated torque

4.0 Nm

5.0 Nm

5.0 Nm

6.0 Nm

7.7 Nm

Rated torque

7.7 Nm

7.7 Nm

10Nm

10.0 Nm

15.0 Nm

15.0 Nm

Rated speed

2500 rpm

2000 rpm

2500 rpm

2500 rpm

2000 rpm

Rated speed

2500 rpm

3000 rpm

1500 rpm

2500 rpm

1500 rpm

2500 rpm

Rated current

4.0 A

5.0 A

5.0 A

6.0 A

6.0 A

Rated current

7.5

9

6

10.0 A

9.5 A

17.0 A

Rotor inertia

1.10110-3 Kgm2

1.33310-3 Kgm2

1.33310-3 Kgm2

1.54410-3 Kgm2

2.01710-3 Kgm2

Rotor inertia

2.01710-3 Kgm2

2.01710-3 Kgm2

2.59510-3 Kgm2

2.59510-3 Kgm2

4.3210-3 Kgm2

4.3210-3 Kgm2

Mechanical time 220V(380V)

3.66 ms(5.177ms)

4.887 ms (3.709ms)

3.468 ms (3.925ms)

2.802 ms (3.981ms)

2.425 ms (2.675ms)

Mechanical time 220V(380V)

2.206 ms (3.148ms)

2.331 ms (2.729ms)

2.244 ms (2.728ms)

2.004 ms (2.431ms)

2.396 ms (2.001ms)

1.699 ms (1.803ms)

Max current220V(380V)

12.0 A (9A)

15.0 A (9A)

15.0 A (10.5A)

18.0 A (13.5A)

18.0 A (12A)

Max current220V(380V)

20.7 A (16.5A)

27.0 A (19.5A)

18.0 A (13.5A)

30.0 A (21A)

28.5 A (21A)

51.0 A (34.5A)

Max torque

12.0 Nm

15.0 Nm

15.0 Nm

18.0 Nm

23.1Nm

Max torque

23.1 Nm

23.1 Nm

30.0 Nm

30.0 Nm

45.0 Nm

45.0 Nm
